超高真空オールメタルバルブ

HTC社、超高真空オールメタルバルブのご紹介です。使用圧力範囲:1.3×10-8Pa〜大気圧、
材質:オールメタルの超高真空対応です。ベーキング温度:400℃(オープン)・300℃(クローズ)
極低温:-200℃。


(備考)
特注品(カスタム品)のご要望にも応じております。
メンテナンスサービス数名の専門スタッフ迅速に対応。(本社工場:関西です)

自社工場に十分なスペースと、十分な自社設備が整っており、信用・信頼できます。
 ※注)上記理由より、アフターサービス認定工場へは、一切委託しておりません。

超高真空オールメタルバルブ ※UHV対応

超高真空オールメタルバルブ(ICF34)

■仕様
ボディ材質:SUS304
ベローズ材質:AM-350(溶接ベローズ)
ベーキング温度:400℃(オープン)・300℃(クローズ)
極低温:-200℃
リークレート:10-10mbar. l/s
使用圧力範囲:1.3×10-8Pa〜大気圧
クローズトルク:
ICF34 最少150kg-cm、最大250kg-cm
ICF70 最少300kg-cm、最大600kg-cm
ICF114 最少300kg-cm、最大900kg-cm

超高真空オールメタルバルブ
(ICF70〜ICF114)

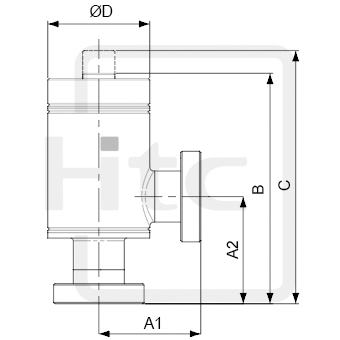

■単位:mm
型式 フランジサイズ パイプO.D A B C D 価格
(税抜)
納期
amv34m ICF34 19.05 38.1 121.2 131 38.1 ¥56,000 お問合せ
amv70m ICF70 38.1 62.5 170 187 54 ¥68,000 お問合せ
amv114m ICF114 63.5 105 266 294 76.2 ¥209,000 お問合せ
(注意)
CAD図面もございます。ご要求下さい。
納期の”在庫あり”に付きましては在庫状況が刻々と変化しておりますので、
 お急ぎの場合はお問合せいただきますようお願い致します。
※上記サイズ以外に付きましては是非お問合せください。
価格についてはぜひご相談下さい。
※価格は予告なく急な変更が発生する場合がございますのでご了承ください。
